ECHOMAP PLUS
6インチ CV
ECHOMAP PLUS 62CV
ECHOMAP Plus 62cv
Without Transducer振動子無し
Part Number: 010-01888-00
振動子が決まっている方はこのモデルをお選び下さい。
クリアビュー搭載
振動子付無しモデル
標準付属品内容
・本体
・ケーブル
・本体のマウント
・本体の保護カバー
・日本語説明書
・日本海岸地図+湖地図入りのmicroSD
・microSDをSDに変換するアダプター
これだけ揃っていますので、後は振動子さえ買えば必要になる物はありません。
ケーブルを繋いで頂ければ、すぐに使って頂けます。
どのモデルを選んでも日本で使用されるのであれば、日本海岸地図+湖地図入りのmicroSDが付属しますので同じです。
付属する振動子の違いで選択して下さい。
ECHOMAP PLUS 63CV
ECHOMAP Plus 63cv
With CV20-TM Transducer振動子有り
Part Number: 010-01889-01
ECHOMAP PLUS 6インチモデル振動子付きの中で一番安いモデルになります。
クリアビュー搭載
振動子付きモデル
標準付属品内容
・本体
・ケーブル
・本体のマウント
・本体の保護カバー
・日本語説明書
・日本海岸地図+湖地図入りのmicroSD
・microSDをSDに変換するアダプター
・振動子
・振動子金具
・振動子ケーブル
深い水深を狙えるチャープの振動子（CV20-TM）まで付いたフルセットです。
ケーブルを繋いで頂ければ、すぐに使って頂けます。
どのモデルを選んでも日本で使用されるのであれば、日本海岸地図+湖地図入りのmicroSDが付属しますので同じです。
付属する振動子の違いで選択して下さい。
ECHOMAP PLUS 64CV
ECHOMAP Plus 64cv
With CV23M-TM Transducer振動子有り
Part Number: 010-01890-01
クリアビュー搭載
振動子付きモデル
標準付属品内容
・本体
・ケーブル
・本体のマウント
・本体の保護カバー
・日本語説明書
・日本海岸地図+湖地図入りのmicroSD
・microSDをSDに変換するアダプター
・振動子
・振動子金具
・振動子ケーブル
深い水深を狙えるチャープの振動子（CV23M-TM）まで付いたフルセットです。
ケーブルを繋いで頂ければ、すぐに使って頂けます。
どのモデルを選んでも日本で使用されるのであれば、日本海岸地図+湖地図入りのmicroSDが付属しますので同じです。
付属する振動子の違いで選択して下さい。
ECHOMAP PLUS 65CV
ECHOMAP Plus 65cv
With CV22HW-TM Transducer振動子有り
Part Number: 010-01891-00
クリアビュー搭載
振動子付きモデル
標準付属品内容
・本体
・ケーブル
・本体のマウント
・本体の保護カバー
・日本語説明書
・日本海岸地図+湖地図入りのmicroSD
・microSDをSDに変換するアダプター
・振動子
・振動子金具
・振動子ケーブル
浅瀬に強いハイワイドチャープの振動子（CV22HW-TM）まで付いたフルセットです。
海のルアーや、バス釣りに最適です。
ケーブルを繋いで頂ければ、すぐに使って頂けます。
どのモデルを選んでも日本で使用されるのであれば、日本海岸地図+湖地図入りのmicroSDが付属しますので同じです。
付属する振動子の違いで選択して下さい。
製品情報
ECHOMAP CHIRPからの進化
5インチが廃止され実用的な6インチが登場
7インチ、9インチモデルはメニューボタンをタッチパネル化
ボタンの配置変更
6,7,9インチモデルにはWi-Fi内臓に

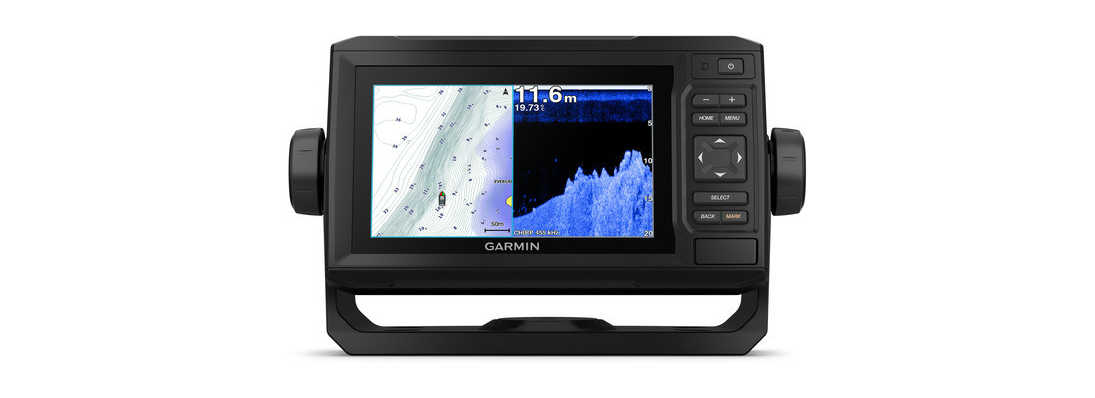

6インチCVモデルが新登場
縦長画面の5インチCVが廃止され、横長の6インチCVモデルに進化
タッチパネル
濡れた手でも操作出来る赤外線方式のタッチパネル。水滴にも強い
Wi-Fi内臓により便利に
ガーミンの無料アプリ「ActiveCaptain」を、スマホやタブレットに入れると本体機器とのデータ連動などができます。
また、Quickdraw Communityに参加するとクイックドローで作図した海底等深線マップをユーザー間で共有出来ます。
ECHOMAP CHIRP から継続される機能
振動子とソナー
ハイワイドCHIRPとCHIRP ClearVüおよびCHIRP SideVü内蔵。
Panoptix ソナー、Panoptix 3Dソナーにも対応。

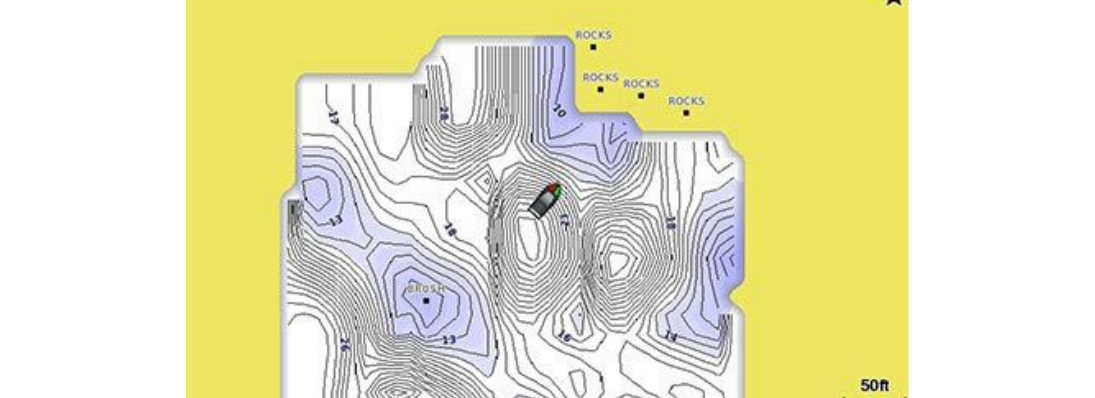

自動等深線地図作成機能
Quickdraw Contours地図作成機能は、30cm刻みの等深線で詳細地形図をその場で作成します。
クイックドローのデータはマイクロSDカードに記録されます。
Quickdraw Communityに参加するとクイックドローで作図した海底等深線マップをユーザー間で共有出来ます。
製品２に続きます。

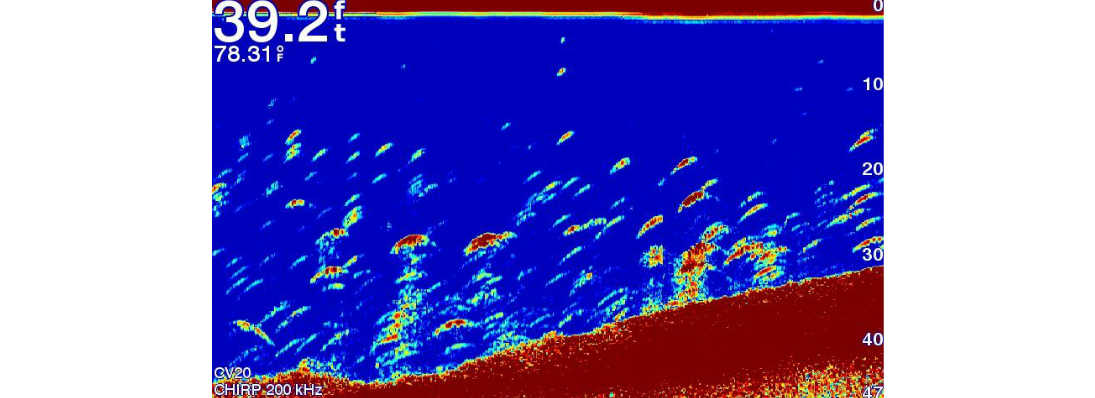

CHIRPの特徴
内蔵されている魚探機能は、当社のCHIRP魚探が含まれています。
これは、一般の魚探技術の中で最も優れた技術です。
CHIRP魚探は、従来の魚探よりもターゲット（獲物）の判別に更に力を入れたもので、非常にはっきりとターゲット（獲物）を識別できます。
さらにMotorGuideやMinn Kotaエレキの内臓振動子にも対応可能。
振動子ケーブルは別売りです。

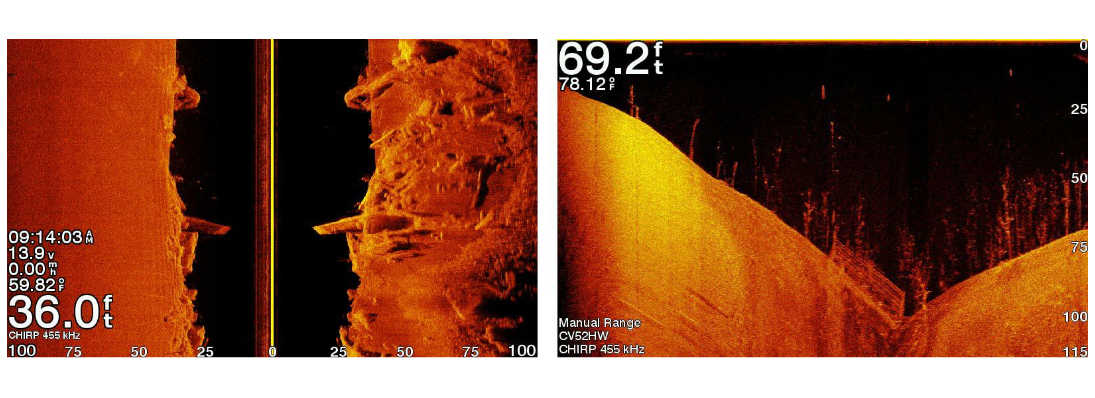

鮮明なスキャンの画像
CHIRP ClearVü（クリアビュー）は、ボートの下の水中をほぼ全て画像で表示します。（クリアビューは他社で言うダウンビューです）
CHIRP SideVü（サイドビュー）は、ボートの側面の水中をほぼ全て画像で表示します。
ストラクチャーや水面下にある物、魚を鮮明に見ることができます。

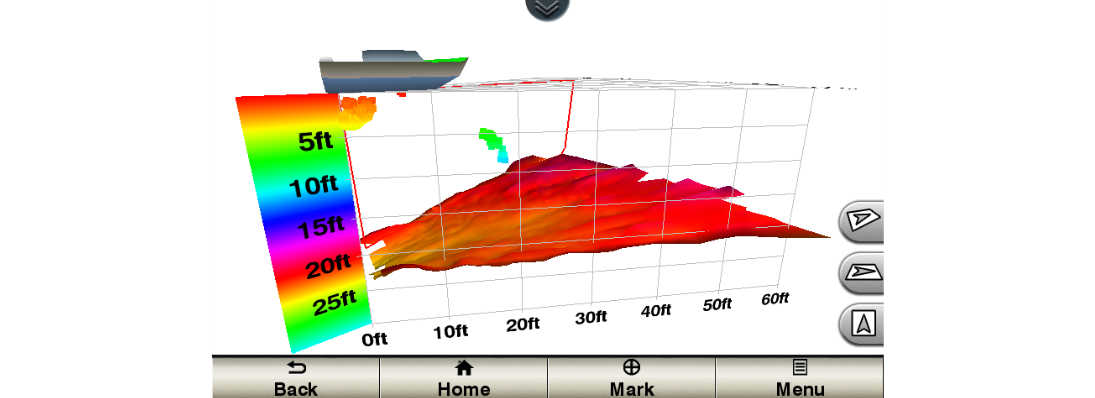

Panoptix 3Dソナーでは、水中を3D表示出来ます。
アプリでつながる
ActiveCaptainアプリを使って、スマホやタブレットを本体とリンクさせます。
SailAssist機能
魚やルアー、仕掛けを動画で表示

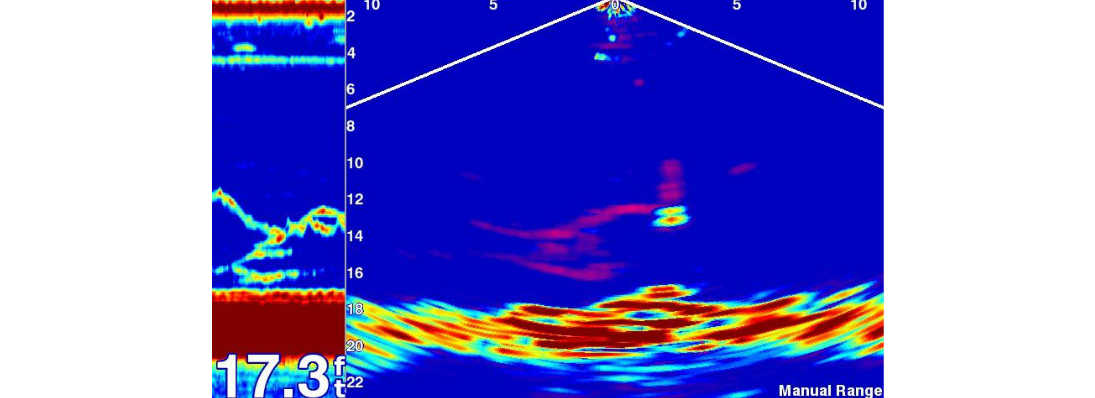

Panoptixソナーを接続すれば、ボートが止まっている時でも、リアルタイムでボートの周りや下の様子を動画で見ることができます。
水面下のストラクチャーや根に、ルアーや仕掛けが沈んでいく姿を動画で見ることが出来ます。
Panoptix 3Dソナーでは、水中を3D表示出来ます。
NMEA 2000、NEMA 0183に対応
NMEA 2000はプラグを差し込むだけで簡単接続。
本体は持ち運びできる
コード類はマウントに接続されており、本体はマウントに置くだけのタイプなので、簡単に取り外し、取り付けが出来ます。
GARMIN魚探の本国正規品は英語モデル
本国仕様ですので、英語メニューです。
中学生レベルの英語ですので、日本語説明書を見れば操作簡単に覚えることが出来ます。
一般情報
| 寸法 | 21.8 x 13.0 x 6.2cm |
| 重量 | 約0.7kg |
| 防水 | IPX7 |
| ディスプレイ | WVGAディスプレイ |
| ディスプレイサイズ cm | 13.7 x 7.7 x 15.2 cm |
| ディスプレイサイズ inch | 6インチ |
| ディスプレイ解像度 | 800 x 480 ピクセル |
| 消費電力 | 12W |
| アンテナ | 内部、外部NMEA2000 |
| マウント | ベイル、フラッシュ |
| レシーバー | 5Hz |
| Garmin Marine Network ポート | なし |
地図とメモリ
| データカード | microSDカード 1スロット 最大32GB |
| ウェイポイント登録可能数 | 5,000 |
| ルート登録可能数 | 100 |
| 航海ログ | 50,000ポイント、50航跡保存可 |
| 地図 | マイクロSDに国土交通省 日本海岸線+556 湖沼データ入り |
チャートプロッタ機能
| Garmin魚探に対応 | はい |
| AIS（ターゲット船のポジションの追跡）をサポート | はい |
| DSC（DSC対応のVHFラジオからの位置データの表示機能）をサポート | はい |
魚探の特長と仕様
| 二重周波数 (50/200 kHz) ソナー機能 | はい |
| デュアルビーム (77/200 kHz) 魚探対応 | はい |
| 対応周波数 | CHIRP (low, mid, high) Traditional: 50/77/83/200 kHz ClearVü: 260/455/800 kHz |
| 送信出力 | 500 W (RMS) / 4,000 W (peak to peak) |
| CHIRPソナーテクノロジー | 内臓 |
| ClearVü クリアビュー | CHIRPに内臓 |
| SideVü サイドビュー | なし |
| 最大水深 | 2,300 ft @ 77 kHz, 淡水 1,100 ft @ 77 kHz, 海水 水深機能は様々な条件の影響を受けます。 |
| 海底固定（海底から上に反射波を表示） | はい |
| 水温のログとグラフ | はい |
| 魚探録画 | はい |
| 魚探履歴の巻き戻し | はい |
接続
| NMEA2000 | はい |
| 振動子ピン数 | 4ピン |
| NMEA0183入力ポート | 1 |
| NMEA0183出力ポート | 1 |
| ビデオ入力ポート | なし |
| ビデオ出力ポート | なし |
| 無線接続 | はい |
公式HPより抜粋。公式HPは告知なく変更・更新されることがありますのでこちらの情報は参考程度にお願いします。正しい情報は公式HPをご覧下さい。
・本体
・ケーブル
・本体のマウント
・本体の保護カバー
・日本語説明書
・日本海岸地図+湖地図入りのmicroSD
・microSDをSDに変換するアダプター
このセットに、振動子有りモデルは振動子と振動子金具、振動子のケーブルが付属します。
対応する振動子、ソナーは
こちらのリンクよりお選び下さい。
